LJ-EDLS二代设计选型注意事项：

1、 冷水机组循环冷却水系统的水质处理设计要求符合国标《工业循环冷却水处理设计规范》GB5005-2007的要求。

2、 设计选型是根据冷水机组制冷量和冷却水出水管径来确定，胶球的大小是根据冷水主机冷凝器换热管内径来决定。

发球机输入电源为交流3×380V/50HZ，功率在1.5KW-5.5KW之间，日消耗功率：＜1Kwh。

工作环境温度：0℃～＋60℃。

湿度：20-95%

发球机应在四周留出不小于600MM的检修空间。

发球机尽量布置在靠近冷凝器入水口。

3、 LJ-EDLS二代使用条件：换热管内不能有杂质异物，阻止胶球的通过。水中不应含粒径大于1.5MM的杂质，会造成换热管和收球器的堵塞。为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料、冷却管中锈蚀物等异物进入冷凝器和蒸发器，设计时需在冷凝器（蒸发器）入水口前设计过滤孔径不大于 1.5MM的过滤器，且过滤网有效过滤面积大于连接管道截面积的3倍以上，确保过滤器的水阻合理。

4、 关于冷凝器（蒸发器）入口处建议设计安装手摇刷式过滤器的说明：由于许多冷水机组的机房布置原因，循环水泵出口到冷水机组的入口距离较长，弯管、并联管、支管较多，安装时存在的焊渣、焊烟隐患较多，加之非制冷季系统放水后，管道内壁锈蚀物的脱落；所以尽管水泵入口处安装了合理的过滤器，往往冷水机组冷凝器（蒸发器）换热管内还有较大尺寸异物存在。所以为了避免以上情况发生，考虑经济性、定期清理过滤器内异物的方便性，强烈建议设计安装手摇刷式过滤器。

 LJ-EDLS二代安装注意事项：

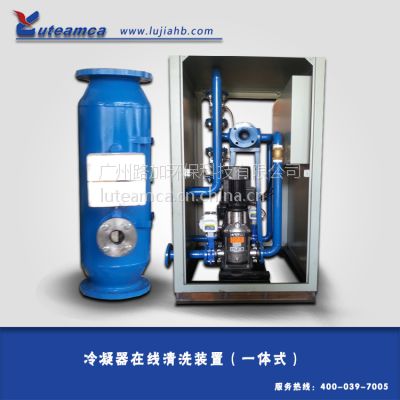

      我公司生产的LJ-EDLS二代用于冷水机组冷凝器的清洗，安装在冷水机组的冷却水进出管上（如图示），为了使安装后整体美观，运行工况良好，应注意以下事项：

1、 LJ-EDLS二代的动力部份采用的是不锈钢水泵，发球机的进出口应尽量减少阻力，发球机收球接口与捕球器接口之间以及发球机发球接口与冷却水进水管之间的连接管路应尽量短，如因安装位置等原因管路过长，应在原来的基础上将管径放大一号。

2、 捕球器安装在冷却水的出水管上，冷却水管所配阀门应这发装在捕球器上端，以方便捕球器的检修，（若为蝶阀，捕球器与蝶阀之间要加装短接以便隔断冷却水后可以拆装捕球器。）

3、 DN50、DN65的球阀是用来隔断XFLN与冷却水总管的，应安装在所有元器件之前，尽量靠近冷却水管（如图所示）。

4、 安装时配置的DN50（DN65）短接与视镜应水平安装在LJ-EDLS二代的进出口上（如图所示），一般视镜安装在LJ-EDLS二代的入口端，短接安装在出口，视镜和短接尺寸一致，如有需要可以互换，如因安装位置的限制而使视镜需安装在竖直管段上，则需要在进出口都安装配置DN50（DN65）短接。

5、 水流开关提供信号给LJ-EDLS二代，应水平或垂直安装在冷却水进、出水管上，如因安装位置限制，也可垂直安装在冷却水出水管上，离弯头的位置＞30CM，确保水流开关能提供一个稳定的信号（安装时注意水流方向）。

6、 提供三相五线制电源，建议配置额定电流不小于16A的三相断路器或漏电开关。1.5KW-3KW配用3×1.5+2×1.0mm²电缆；4KW-5.5KW配用3×2.5+2×1.5mm²电缆；水流开关信号线采用2×1.0mm²电缆。
